  • Projecto tipo Rede Baixa Tensão

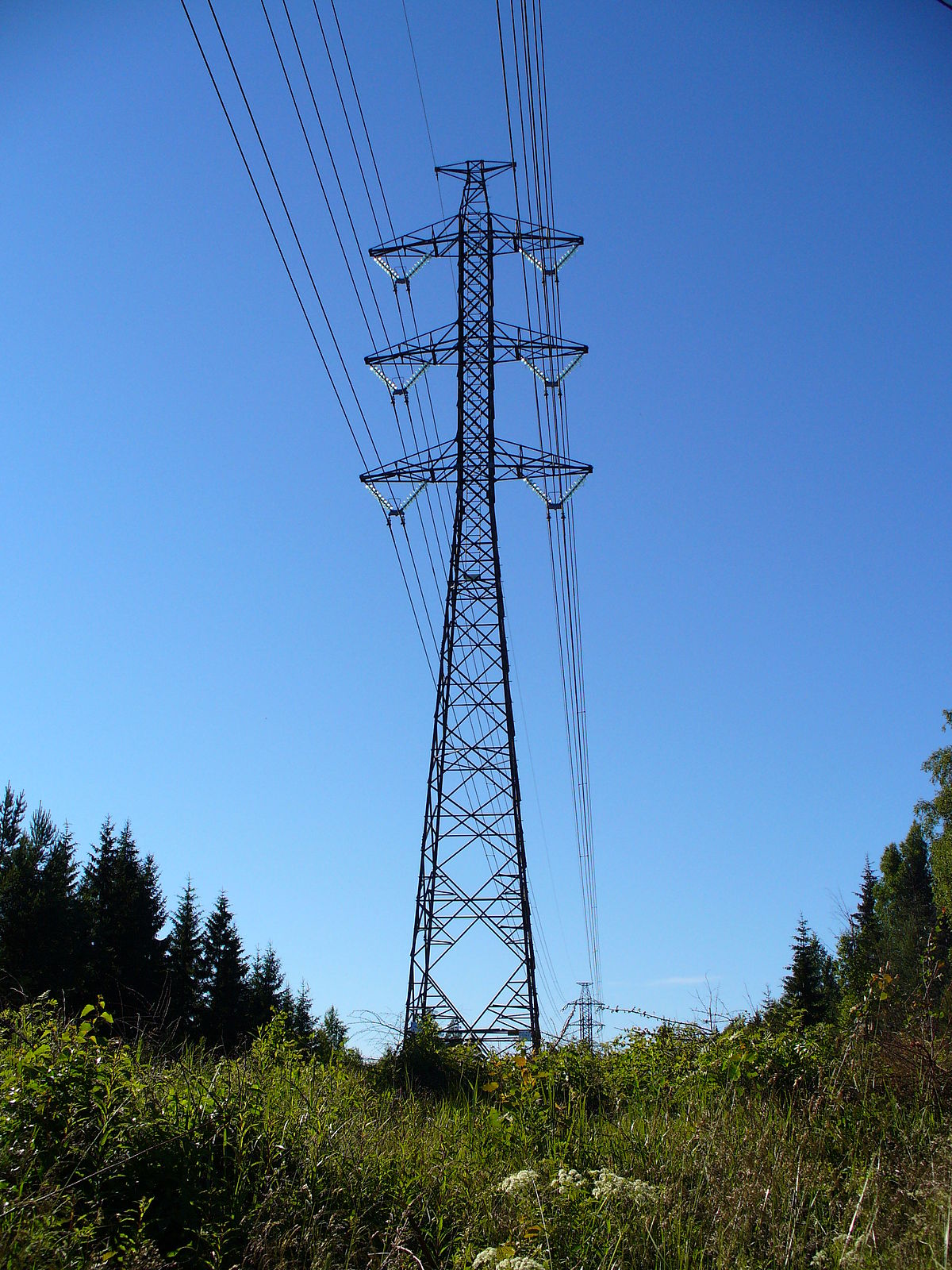

    Projecto tipo Rede Baixa Tensão

    A Electricidade dos Açores (EDA) disponibiliza, on-line, uma página para a organização processual de um projecto de instalações eléctricas de Serviço Público.

    http://www.eda.pt/stn/org.htm



  • ANÁLISE DE PERTURBAÇÕES PROPAGADAS ATRAVÉS DA REDE ELÉCTRICA

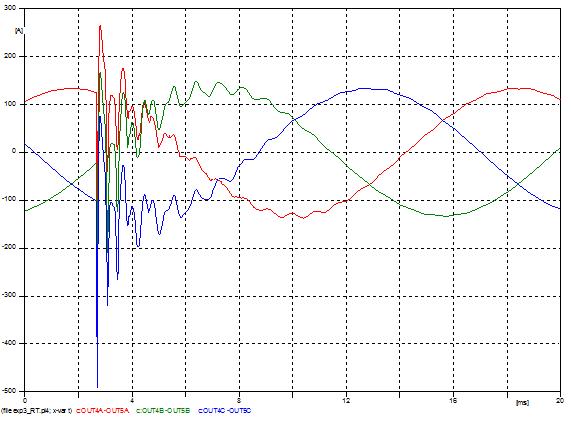

    ANÁLISE DE PERTURBAÇÕES PROPAGADAS ATRAVÉS DA REDE ELÉCTRICA

    Sendo a rede eléctrica o meio utilizado para a transmissão da corrente eléctrica aos consumidores é também um meio para a propagação de várias perturbações indesejadas, que podem levar a consequências desastrosas para os equipamentos. Tais perturbações podem ter várias origens, internas ao próprio sistema (cargas não lineares, curto-circuitos, comutação de cargas, comutação de baterias de condensadores, etc) ou externas como são o caso das descargas atmosféricas.

  • HD-361, NP-2361

    {include_content_item 526}

    CABOS DE BAIXA TENSÃO HARMONIZADOS



    HD-361 / NP-2361


          Simbolo

    H

    1

    V



    V



    –

    4

    G

    10
    Normalizado

    Tipo

    		 Harmonizado

    H


    Nacional Reconhecido

    A


    Nacional Não Reconhecido

    PT-N


      < 100/100 V

    00



    Tensão estipulada

    		 ≥ 100/100V; < 300/300V

    01


    300/300V

    03


    300/500V

    05


    450/750V

    07


        0,6 / 1 kV

    1


    Constituintes

    Isolamento

    		 Borracha

    R


    Policloreto de Vinilo (PVC)

    V


    Polietileno Reticulado

    X



    Revestimento Metálicos / Armadura

    		 Bainha Lisa de Aluminio, extrudida ou soldada

    A2


    Condutor concêntrico de Aluminio

    A


    Blindagem de Aluminio

    A7


    Armadura de fita de Aluminio

    Y3


    Condutor concêntrico de Cobre

    C


    Trança de Cobre

    C4


    Blindagem de Cobre

    C7


    Armadura de Fita de Aço, Galvanizado ou não

    Z4



    Bainha

    		 Policloropreno

    N


    Borracha

    R


    Policloreto de Vinilo

    V


    Construção

    Forma

    		 Cabo Circular

    sem letra


    Cabo Plano – Condutores Separáveis

    H


    Cabo Plano – Condutores não Separáveis

    H2



    Condutor

    		Natureza:




    Cobre




    Aluminio

    A



    Flexibilidade

    		 Condutor extraflexivel (cabos soldadura)

    – D


    Condutor flexivel classe 5

    – F


    Condutor flexivel classe 6

    – H


    Condutor ou cabo flexivel para instalação fixa

    – K


    Condutor rígido circular cableado

    – R


    Condutor rígido sectorial cableado

    – S


    Condutor rígido maciço circular

    – U


    Condutor rígido maciço sectorial

    – W


    Composição

    Número de condutores




    Ausência de condutor verde-amarelo

    x


    Existência de condutor verde-amarelo

    G


    Secção do condutor (mm2)




    Identificação por coloração

    sem letra


    Identificação por algarismo

    N








    Os simbolos obedecem ao documento de Harmonização HD-361 do CENELEC, tendo sido adoptado como Norma Portuguesa com o número NP – 2361



    www.cenelec.eu



  • NP-665 Cabos de Média Tensão e cabos de Baixa Tensão não Harmonizados

     {include_content_item 526}

    CABOS DE MÉDIA TENSÃO E CABOS DE BAIXA TENSÃO NÃO HARMONIZADOS

    NP-665



    Simbolo

    		   L X HI O   V   1×120/16 8,7/15(17,5)

    Flexibilidade

    		 Rigido




    Flexível

    F



    Alma Condutora

    		 Cobre macio




    Aluminio multifilar

    L


    Aluminio maciço

    LS



    Isolamento

    		 Policloreto de Vinilo (PVC)

    V


    Polietileno Reticulado (PEX)

    X



    Ecrã

    		 De conjunto

    H


    Individual

    HI



    Armadura

    		 Condutor concêntrico de fios de cobre

    O


    Fitas de Aço

    A


    Fitas de material não magnético

    1A



    Bainha Exterior

    		 Policloreto de Vinilo (PVC)

    V


    Polietileno (PE)

    E


    Composto Termoplástico (baixa emissão de gases corrosivos ou fumos de combustão)

    Z1



    Auto-Suporte

    		 Tensor de aço

    S


    Número de condutores x Secção/secção do ecrâ (mm2)
    Tensão estipulada (kV)




    Cabos não Harmonizados Certificados


    Tipo

    		Normalização Aplicável

    LXV

    		 CEI 60502-1:2004
    HD 603 S1 – Partes 1 e 5 (secção V)

    LVV,LSVV

    		 CEI 60502-1:2004
    HD 603 S1 – Partes 1 e 3 (secção M)

    LVAV, LSVAV

    		 CEI 60502-1:2004
    HD 603 S1 – Partes 1 e 4 (secção C)

    LXS

    		 NP 3528:1999
    HD 626 S1 – Partes 1,2,4 (secção J) e 6 (secção J)


  • HD-361 Cabos de Baixa Tensão Harmonizados

    {include_content_item 526}

    CABOS DE BAIXA TENSÃO HARMONIZADOS

    HD-361


    Simbolo
    Normalizado Tipo Harmonizado

    H
    Tensão estipulada >100/100V; <300/300V

    01
    300/300V

    03
    300/500V

    05
    450/750V

    07
    Constituintes Isolamento Borracha

    R
    Policloreto de Vinilo (PVC)

    V
    Revestimento Metálicos / Armadura Bainha Lisa de Aluminio, extrudida ou soldada

    A2
    Condutor concêntrico de Aluminio

    A
    Blindagem de Aluminio

    A7
    Condutor concêntrico de Cobre

    C
    Trança de Cobre

    C4
    Armadura de Fita de Aço, Galvanizado ou não

    Z4
    Bainha Policloropreno

    N
    Borracha

    R
    Policloreto de Vinilo

    V
    Construção Forma Cabo Circular

    sem letra
    Cabo Plano – Condutores Separáveis

    H
    Cabo Plano – Condutores não Separáveis

    H2
    Condutor Natureza:


    Cobre


    Aluminio

    A
    Flexibilidade Condutor extraflexivel (cabos soldadura)

    D
    Condutor flexivel classe 5

    F
    Condutor flexivel classe 6

    H
    Condutor ou cabo flexivel para instalação fixa

    K
    Condutor rígido circular cableado

    R
    Condutor rígido sectorial cableado

    S
    Condutor rígido maciço circular

    U
    Condutor rígido maciço sectorial

    W
    Composição Número de condutores


    Ausência de condutor verde-amarelo

    x
    Existência de condutor verde-amarelo

    G
    Secção do condutor (mm2)


    Identificação por coloração

    sem letra
    Identificação por algarismo

    N



    Os simbolos obedecem ao documento de Harmonização HD-361 do CENELEC
    www.cenelec.eu

  • Potências Contratáveis

    Monofásica
    Trifásica
    In(A)
    P(kVA)
    In(A)
    P(kVA)
    5
    1,15

    10
    2,30
    10
    6,90
    15
    3,45
    15
    10,35
    20
    4,60
    20
    13,80
    25
    5,75
    25
    17,25
    30
    6,90
    30
    20,70

    40
    27,60
    45
    10,35


    50
    34,50
    60
    13,80
    60
    41,40

  • Dimensionamento de Redes de Distribuição de B.T.

    Elementos a determinar ou fixar no projecto de dimensionamento de uma rede de distribuição de BT:

    • Traçado do distribuidor e o tipo de canalização eléctrica a utilizar;
    • Secção dos condutores;
    • Secção dos ramais de ligação aos consumidores;
    • Protecção a instalar.



    – Cálculo da secção dos condutores –

    Elementos que devem ser considerados e conhecidos:

    • Geografia dos pontos de consumo;
    • Previsão da carga solicitada por cada consumidor;
    • Tipo de canalização eléctrica a utilizar;



    Condições técnicas a respeitar:

    • Condição da queda de tensão;
    • Condição de aquecimento;
    • Condição de curto-circuito;
    • Condições mecânicas.









  • Redes Emalhadas



    Todos os troços de linha fazem parte de um anel;

    São de dois tipos:

    De cargas nodais – Todas as cargas se localizam nos nós, assim como as alimentações;

    De cargas repartidas – As cargas são ligadas ao longo das linhas;

    Maior segurança de serviço;

    Custos mais elevado;

    Justifica-se quando o custo económico correspondente às interrupções de serviço é muito elevado.



  • Rede em Anel



    Dois pontos de alimentação;

    Mais fiáveis e seguras que as redes radiais;

    O corte de um troço de linha num desses trajectos não implica a interrupção da alimentação das cargas exepto se estas estão ligadas directamente ao troço em que se verifica uma avaria que determina aquele corte;

    Mais Onerosa;

    Condutores sobredimensionados, as artérias que ligam as duas fontes de alimentação devem poder suportar as sobrecargas pemanentes que se verificam quando uma daquelas fontes é considerada fora de serviço;

    Melhor qualidade de serviço que as redes radiais.



  • Rede Radial com passagem a anel



    Colocação de seccionadores ou interruptores em pontos estratégicos para permitir uma realimentação dos consumidores no caso de ser necessário cortar um troço da linha avariada;

    A alimentação é feita a partir de uma subestação compreendendo diversas saías;

    Protecção e comando de forma simples e pouco onerosa;

    Segurança limitada.

  • Rede Radial Pura



    Mais simples;

    Mais fácil exploração;

    Maiores quedas de tensão;

    Menos Onerosa;

    Implica o corte da alimentação de uma zona sempre que se verifique uma avaria num dos consumidores;

    Estrutura em árvore, com diversas artérias que se vão ramificando sem contudo se encontrarem pontos comuns a duas ou mais artérias;

    Secção dos condutores não é constante, diminuido à medida que as intensidades das correntes nos troços vão sendo menores.
